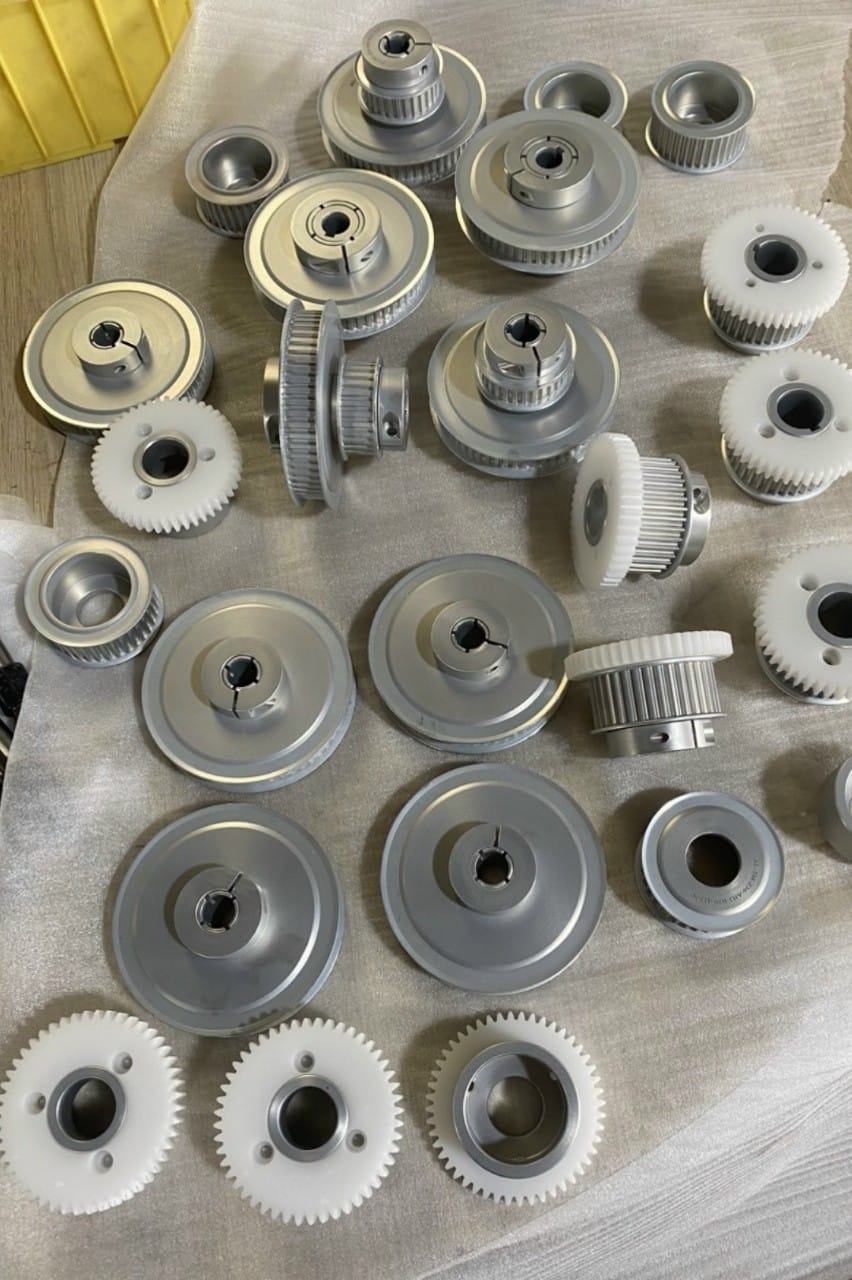

PULY RĂNG 5M

Puly răng 5m chuyên được sử dụng rất nhiều trong cơ khí tự động hoá. Với đặt điểm bộ truyền đai ăn khớp răng giúp tăng khả năng chịu lực, tăng lực kéo, chính xác, không bị trượt đai, phù hợp với đặt điểm đảo chiều tăng và tăng giảm tốc độ liên tục. Puly răng thường dùng với các loại motor servo, motor bước

Vật liệu puly	Nhôm
Tiêu chuẩn	5M
Bước răng	5mm
Đường kính lỗ trục	8mm (Hỗ trợ gia công lỗ và sọc rãnh then theo yêu cầu, với số lượng lớn)
số răng	12, 16, 20, 24, 30, 32, 40
Bề rộng răng	16mm (Sử dụng loại đai răng bản rộng 15mm)
Cố định trục	Rãnh then (cavet), vít lục giác chìm
Loại puly	Puly răng (có may-ơ)
Loại dây đai	Dây đai răng 5M

Bảng thông số các loại puley 5M

Mã	Số răng (răng)	Đường kính trục (mm)	Bề rộng đai (mm)	Đường kính – B (mm)	Chiều cao (mm)	Vít lục giác
5M12	12	8	16, 21	17.96	30, 35	M4
5M16	16	8	16, 21	24.52	30, 35	M4
5M20	20	8	16, 21	30.87	30, 35	M5
5M24	24	8	16, 21	37.24	30, 35	M5
5M30	30	8	16, 21	46.60	30, 35	M5
5M32	32	8	16, 21	49.97	30, 35	M5
5M40	40	8	16, 21	62.7	30, 35	M5
