Ghim xương cá băng tải là phụ kiện nối băng tải cơ khí được sử dụng để liên kết hai đầu băng tải, giúp rút ngắn thời gian lắp đặt, sửa chữa và thay thế băng. Sản phẩm có nhiều dòng móc inox U1, U2, U3, móc HK, ghim đinh dẹp 7S–24 và đinh ghim inox MRS32, MRS48, hoặc đinh C15 đáp ứng nhiều loại băng tải và độ dày băng khác nhau.

APETA cung cấp đa dạng ghim nối băng tải, móc nối băng tải inox và phụ kiện ghim băng tải, phù hợp cho các hệ thống băng tải công nghiệp, dây chuyền sản xuất và nhu cầu bảo trì – thay thế tại nhà máy.

1. Ghim xương cá băng tải là gì?

Ghim xương cá băng tải hay còn được gọi là móc nối băng tải, ghim nối băng tải hoặc đinh móc nối băng tải, là dạng phụ kiện dùng để tạo mối nối cơ khí giữa hai đầu băng tải.

Thay vì sử dụng phương pháp nối nhiệt hoặc lưu hóa, hệ thống ghim nối cơ khí cho phép nối băng nhanh chóng bằng các móc/đinh ghim chuyên dụng.

Các móc được phân bố trên toàn bộ chiều rộng băng, sau đó kết hợp với thanh ghim hoặc cơ cấu liên kết phù hợp để tạo thành mối nối.

Ưu điểm của phương pháp ghim nối cơ khí:

• Lắp đặt nhanh, thuận tiện tại hiện trường.
• Giảm thời gian dừng máy khi sửa chữa băng tải.
• Dễ tháo lắp và thay thế khi bảo trì.
• Có nhiều kích thước và kiểu móc để lựa chọn.
• Phù hợp với nhiều loại băng tải có độ dày khác nhau.
• Có thể sử dụng cho các hệ thống cần bảo trì, thay băng thường xuyên.

2. Các loại ghim xương cá và móc nối băng tải tại APETA

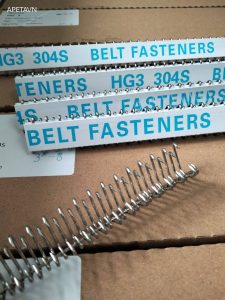

APETA cung cấp nhiều dòng ghim inox nối băng tải với các mã U1, U2, U3, HK, 7S-24 và MRS.

Móc ghim đinh dẹp HK1.4mm – móc nối băng tải inox

Móc HK 1.4mm sử dụng dây inox đường kính 1.4mm, phù hợp để nối băng có độ dày khoảng 1.5 – 2.4mm.

Quy cách tham khảo theo sản phẩm:

• Mã: HK1.4 (7S-24)
• Đường kính dây: 1.4mm
• Dải độ dày băng: 1.5 – 2.4mm
• Chiều dài: 1200mm
• Quy cách: 8 cây

Đây là lựa chọn phù hợp cho các loại băng tải mỏng cần mối nối cơ khí gọn và nhanh.

Móc ghim đinh dẹp HK7 – móc nối băng tải inox

Móc HK7 là dòng móc nối dạng thanh dùng cho băng tải có độ dày lớn hơn so với HK1.4.

Quy cách:

• Mã: HK7 (7S-24 lacing)
• Chiều dài: 1200mm
• Quy cách: 8 cây
• Dải độ dày băng tham khảo: 2.4 – 3.6mm

Khi lựa chọn HK7, cần kiểm tra chính xác độ dày và cấu tạo băng để đảm bảo mối nối phù hợp.

3. Ghim inox U1 – U2 – U3 nối băng tải

Dòng ghim inox U1, U2, U3 là nhóm phụ kiện ghim nối băng tải được sử dụng phổ biến trong các hệ thống băng tải công nghiệp.

Móc inox U1

Các quy cách đang có:

• Móc inox U1 – 300mm
• Móc inox U1 – 600mm

Móc U1 được sử dụng để tạo mối nối cơ khí cho băng tải với quy cách phù hợp.

Móc inox U2

Quy cách:

• Móc inox U2 – 300mm

Móc U2 là lựa chọn dành cho các ứng dụng yêu cầu kiểu móc và kích thước phù hợp với cấu tạo băng.

Móc inox U3

APETA cung cấp:

• Móc inox U3 – 300mm – 12 cây
• Móc inox U3 – 600mm – 10 cây

Dòng U3 phù hợp cho các ứng dụng nối băng tải cơ khí cần sử dụng móc inox dạng U.

Việc lựa chọn U1, U2 hay U3 cần căn cứ vào độ dày băng, loại băng, đường kính pulley, tải trọng và yêu cầu vận hành.

4. Ghim đinh inox MRS32 và MRS48

Bên cạnh dòng móc U, APETA còn cung cấp ghim đinh inox MRS phục vụ nhu cầu nối băng tải cơ khí.

Ghim inox MRS32

• Mã: MRS32
• Chiều dài: 600mm
• Quy cách: 8 cây
• Kiểu: ghim/đinh nối băng tải

Ghim inox MRS48

• Mã: MRS48
• Chiều dài: 600mm
• Quy cách: 8 cây
• Kiểu: ghim/đinh nối băng tải

MRS32 và MRS48 có thiết kế khác với dòng móc U, do đó cần lựa chọn theo đúng hệ thống nối và loại băng tải đang sử dụng.

5. Bảng quy cách ghim nối băng tải APETA

Lưu ý: Quy cách có thể thay đổi theo từng lô hàng hoặc yêu cầu đặt hàng. Khi đặt mua, khách hàng nên cung cấp mã sản phẩm, hình ảnh mẫu hoặc thông số băng tải để APETA kiểm tra chính xác.

6. Ưu điểm của ghim nối băng tải inox

Chống ăn mòn tốt

Ghim và móc nối bằng inox phù hợp với nhiều môi trường công nghiệp, đặc biệt những nơi có độ ẩm hoặc yêu cầu cao về khả năng chống gỉ.

Nối băng nhanh chóng

Phụ kiện nối cơ khí giúp rút ngắn thời gian sửa chữa so với một số phương pháp nối băng cố định.

Thuận tiện bảo trì

Khi cần tháo băng để vệ sinh, sửa chữa hoặc thay thế, mối nối cơ khí mang lại sự thuận tiện trong quá trình tháo lắp.

Nhiều quy cách

Từ HK1.4, HK7 đến U1, U2, U3, MRS32 và MRS48, khách hàng có thể lựa chọn loại phụ kiện phù hợp với từng hệ thống băng tải.

7. Ứng dụng của ghim xương cá băng tải

Ghim xương cá và móc nối băng tải inox được ứng dụng trong nhiều ngành công nghiệp:

• Băng tải PVC.
• Băng tải PU.
• Băng tải cao su.
• Băng tải vải.
• Băng tải vận chuyển hàng hóa.
• Băng tải đóng gói.
• Băng tải ngành gỗ.
• Băng tải sản xuất công nghiệp.
• Dây chuyền vận chuyển vật liệu.
• Hệ thống băng tải cần sửa chữa và thay thế nhanh.

Đối với mỗi loại băng, cần lựa chọn đúng kích thước ghim và kiểu nối để đảm bảo mối nối hoạt động ổn định.

8. Cách lựa chọn ghim nối băng tải phù hợp

Để chọn đúng ghim xương cá băng tải, khách hàng nên xác định các thông tin sau:

1. Độ dày băng tải

Đây là thông số quan trọng nhất. Ví dụ, dòng HK1.4 trong quy cách trên phù hợp với băng có độ dày khoảng 1.5 – 2.4mm.

2. Loại băng tải

Cần xác định băng PVC, PU, cao su, băng vải hoặc loại băng chuyên dụng.

3. Đường kính pulley

Mối nối cần có khả năng hoạt động ổn định khi băng đi qua pulley.

4. Tải trọng và tốc độ vận hành

Hệ thống tải nặng hoặc vận hành tốc độ cao cần lựa chọn phụ kiện nối phù hợp với điều kiện làm việc.

5. Môi trường sử dụng

Nếu hệ thống hoạt động trong môi trường ẩm hoặc có yêu cầu chống ăn mòn, nên ưu tiên phụ kiện bằng inox phù hợp.

9. APETA – Cung cấp ghim nối băng tải và phụ kiện băng tải

APETA chuyên cung cấp băng tải, dây đai truyền động và phụ kiện băng tải công nghiệp, trong đó có:

✔ Ghim xương cá băng tải
✔ Móc nối băng tải inox
✔ Ghim inox U1
✔ Ghim inox U2
✔ Ghim inox U3
✔ Móc HK1.4
✔ Móc HK7
✔ Ghim đinh inox MRS32
✔ Ghim đinh inox MRS48
✔ Phụ kiện nối băng tải cơ khí

Khách hàng có thể gửi hình ảnh băng tải, độ dày băng, kích thước mối nối hoặc mẫu ghim đang sử dụng để APETA tư vấn đúng loại và quy cách.
